MOOG rugged fiber optikAlıcı-verici ve ağ seçimi
TARGET TechNews · Güncellendi

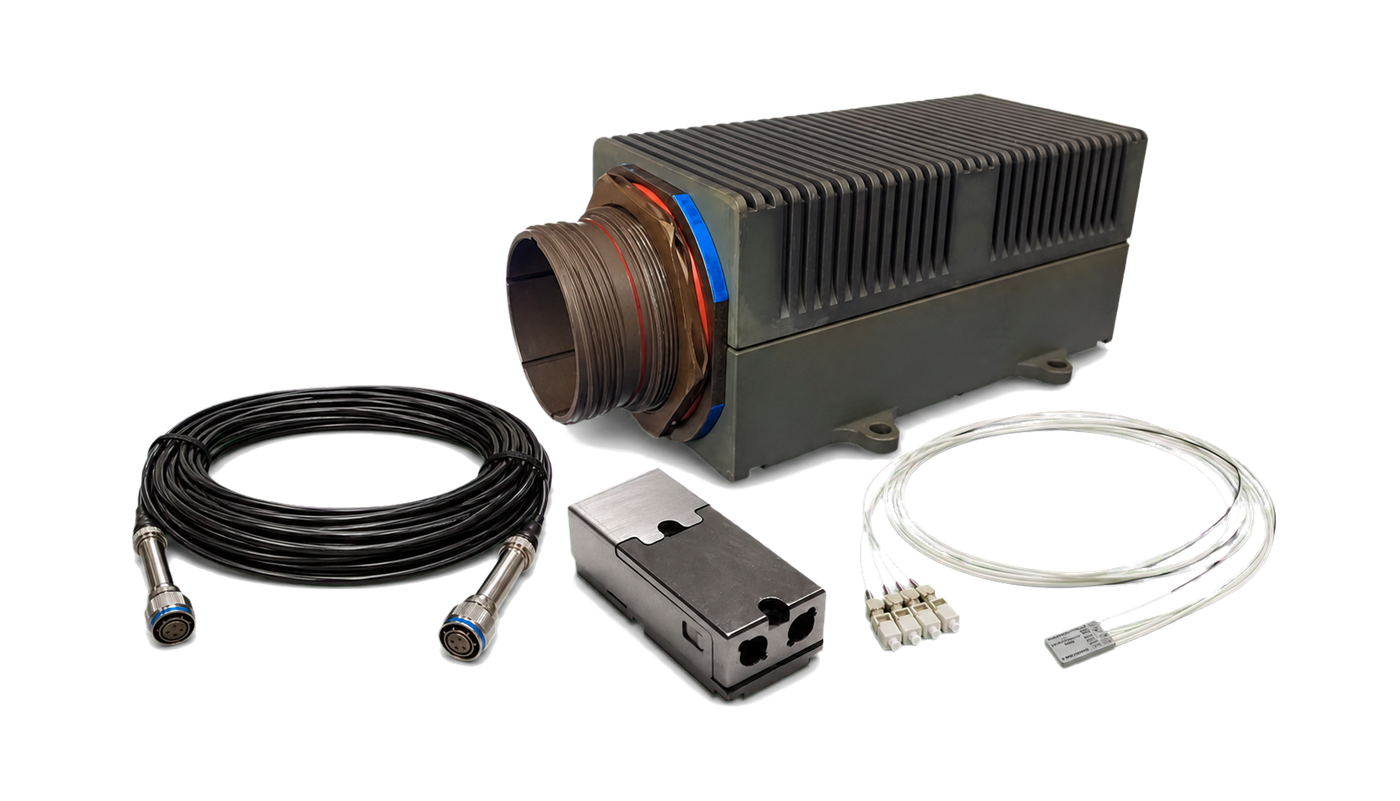

MOOG Rugged Optical Solutions, COTSWORKS ve Protokraft uzmanlıklarını bir araya getirir. Optik alıcı-verici, fiber bağlantı, Ethernet switch, medya dönüştürücü ve WDM/MUX seçeneklerini; veri hızı, montaj ve çevresel gereksinimlerinize göre aynı ağ mimarisi içinde değerlendirin.
ÜRÜNLER
Her ihtiyacınıza uygun ürün portföyü
Her sistem farklı bir veri, çevresel koşul ve entegrasyon ihtiyacı taşımaktadır. MOOG'un fiber optik mimari kapsamında sunduğu ürün ailesi; doğru optik alıcı-verici, fiber bağlantı, Ethernet anahtarlama ve optik dağıtım ürünlerini tek çözüm noktasında buluşturarak ihtiyacınıza göre ölçeklenir. Ayrıca SWaP ve ürün yaşam döngüsü hedeflerini destekleyen ağ mimarileri kurmanıza yardımcı olur.
01

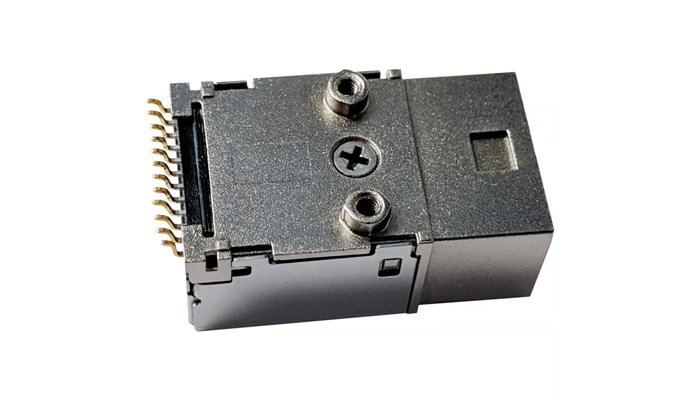

Kart Tipi Optik Alıcı-Vericiler
MOOG kart tipi optik alıcı-verici ürün ailesi, zorlu koşullarda güvenilir bir fiber bağlantı altyapısı kurabilmek için farklı form faktörleri ve optik arayüz seçenekleri sunmaktadır. Her türlü ihtiyacınıza uygun ürün ailesini veri aktarım hızı, yerleşim ve entegrasyon önceliklerine göre belirleyin.
- Form faktörü
- Veri aktarım hızı
- Dalga boyu
02

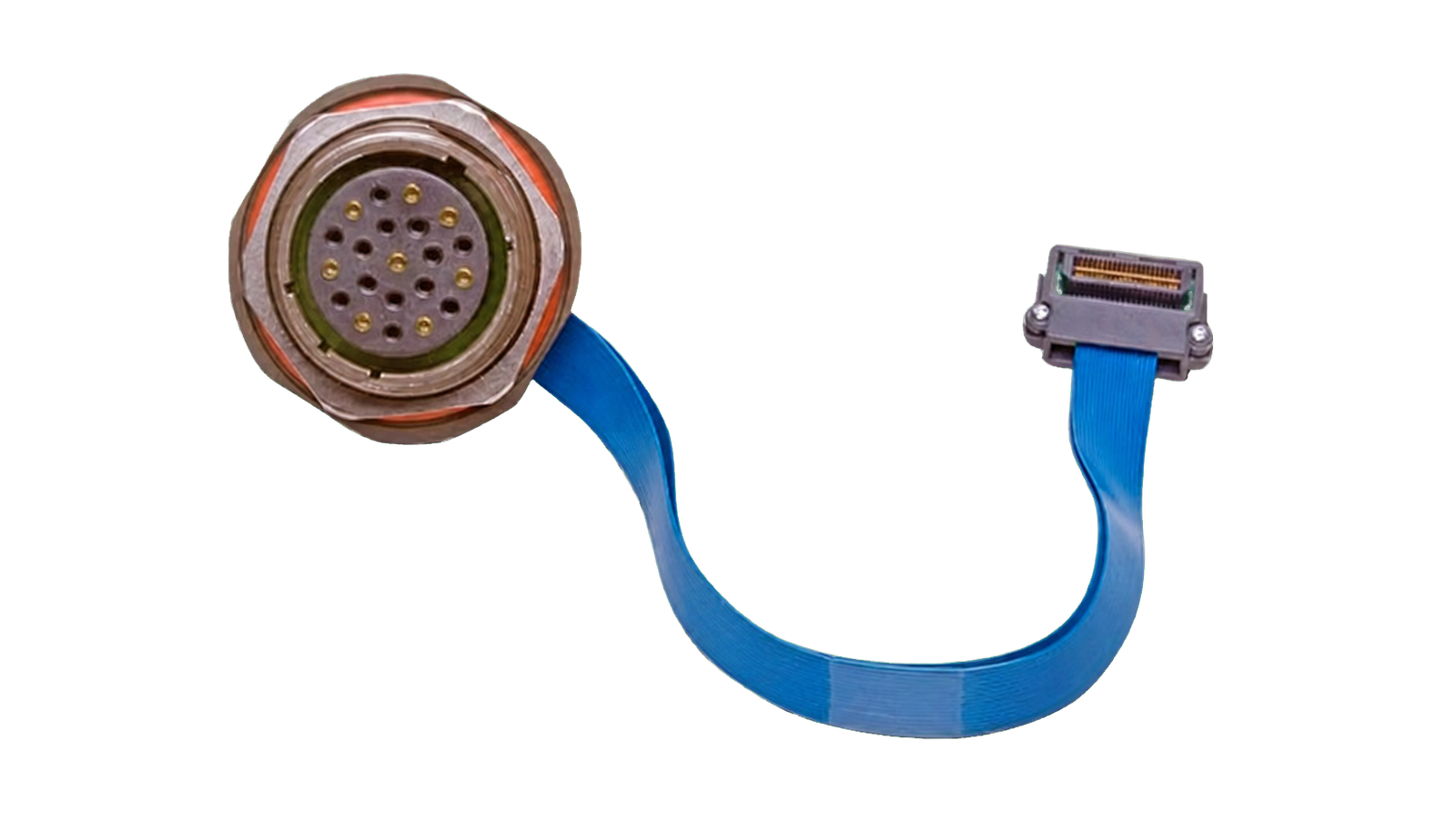

Panel Tipi Optik Alıcı-Vericiler
MOOG panel tipi ürün aileleri, optik dönüştürme işlevini konnektör yapısına taşımaktadır. Her platforma uygun montaj, kanal ve arayüz seçenekleriyle entegrasyonu kolaylaştırır.
- Panel montaj
- Çok kanallı
- Dayanıklı arayüz
03

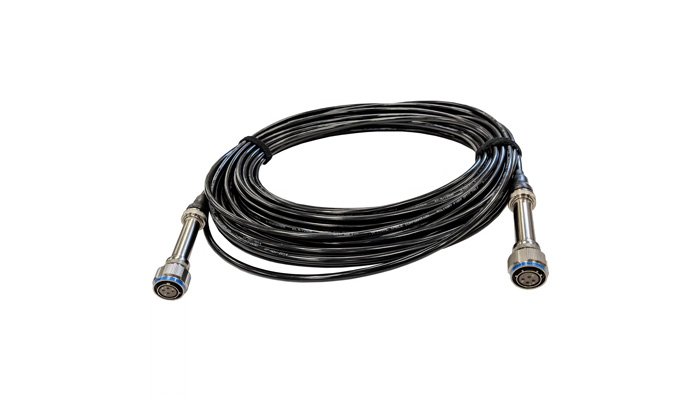

Fiber Bağlantı ve Kablo Montaj Çözümleri
Konnektör ve kablo montaj çözümleri, optik ağ mimarisinin fiziksel temelini oluşturur. Doğru arayüz seçimi; düzenli entegrasyon, kolay servis ve uzun dönem kullanılabilirlik hedefleriniz için idealdir.
- ARINC 801
- M29504
- Kablo montajı
04

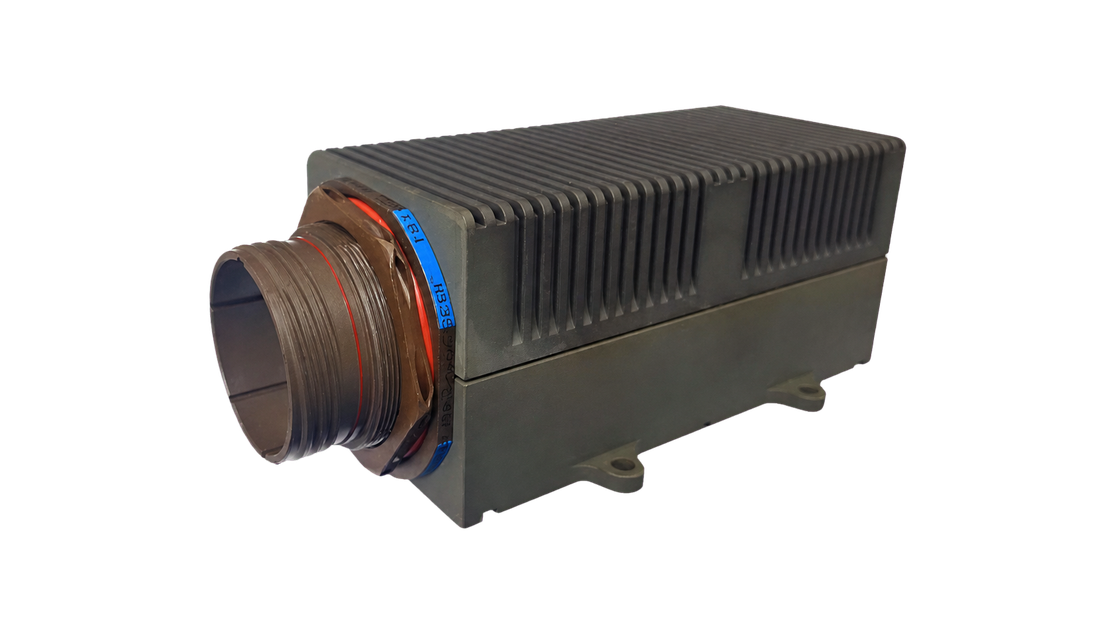

Rugged Ethernet Switch Çözümleri
MOOG Ethernet switch aileleri, kritik verilerin tek bir rugged ağ içinde düzenli ve ölçeklenebilir biçimde yönetilmesine yardımcı olmaktadır. Port, hız, güç ve yönetim seçeneklerini platform hedeflerinize göre belirlemenize yardımcı olur.
- Fast / Gigabit / 10G
- Yönetilebilir seçenekler
- Dayanıklı muhafaza
05

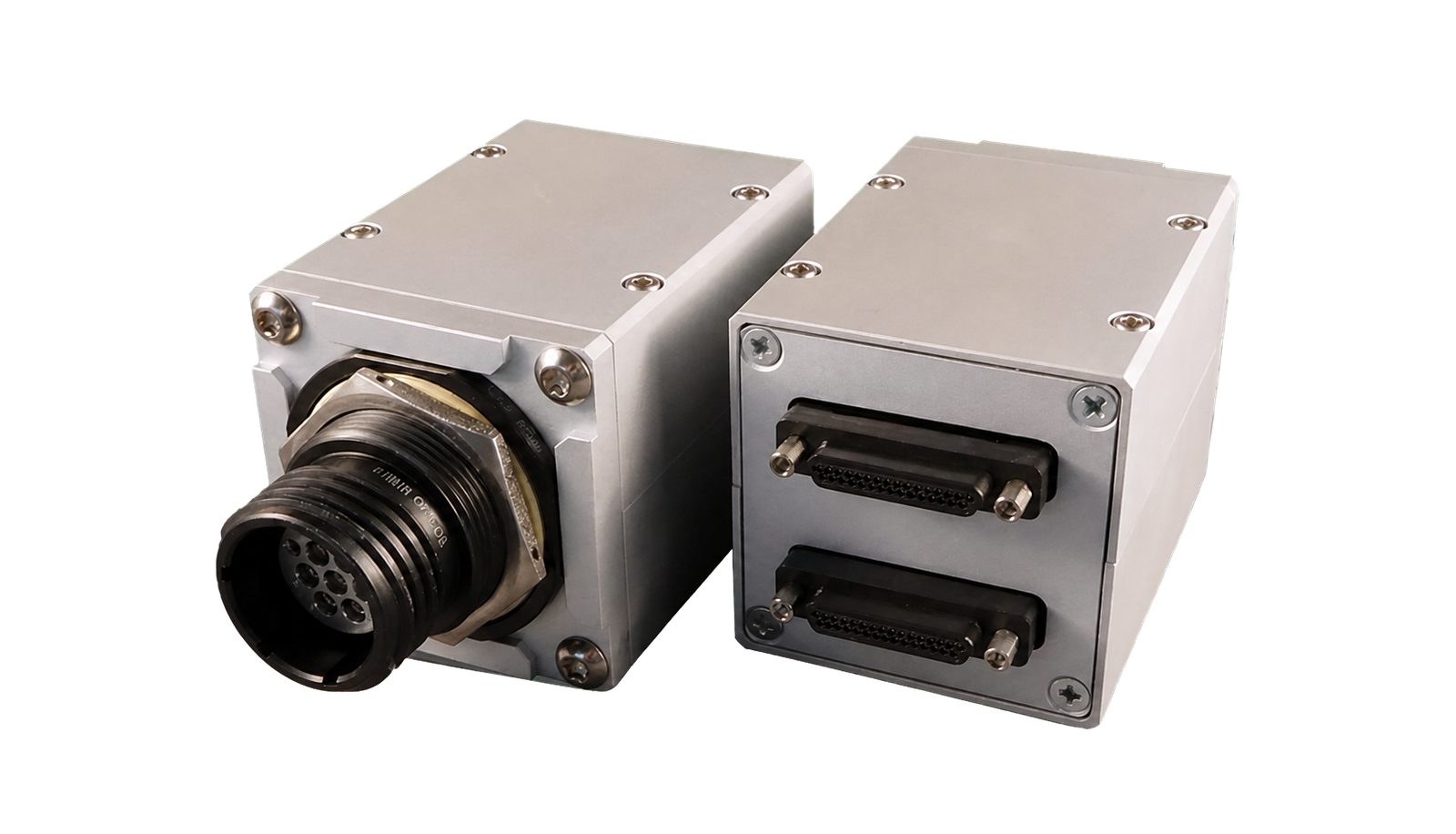

Zorlu Koşullara Dayanıklı Ethernet Medya Dönüştürücüleri
Rugged Ethernet medya dönüştürücüleri, bakır ve fiber ağ segmentleri arasında pratik bir geçiş sağlamaktadır. Fast, Gigabit ve 10 Gigabit ürün aileleriyle mevcut altyapıya zarar vermeden fiber erişimi platform ihtiyaçlarınıza göre genişletebilirsiniz.
- Bakırdan fibere
- Fast / Gigabit / 10G
- Platform uyumu
06

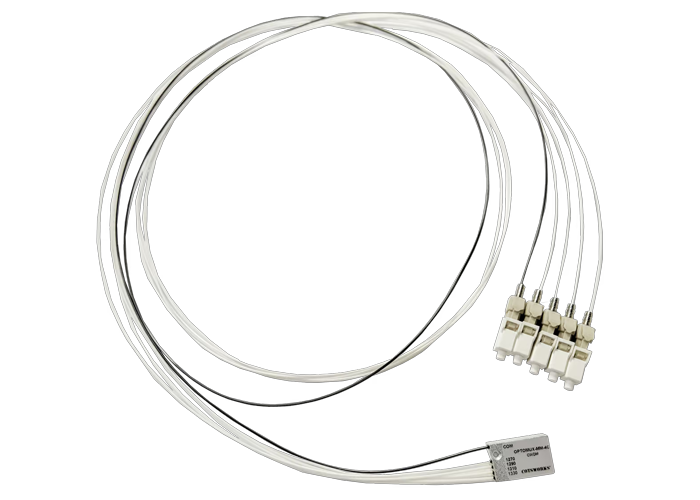

WDM/MUX ve Pasif Optik Dağıtım Çözümleri
CWDM ve pasif bileşenler, birden fazla optik kanal için aynı fiber altyapıyı kullanmanıza yardımcı olur. Kablolamayı sadeleştirirken kanal planlaması ve paketleme seçenekleri ihtiyacınıza göre şekillendirilebilir.
- CWDM
- Optik yönlendirme
- Bağlantı bütçesi
YAKLAŞIMIMIZ
Doğru ürün seçerek güçlü bir ağ yapısına sahip olun
MOOG rugged optik çözüm ailesi; optik alıcı-verici, fiber bağlantı, Ethernet anahtarlama, gömülü yazılım ve ürün yaşam döngüsü ihtiyaçlarınızı aynı yol haritasında buluşturarak sistem ve platformlarınızla birlikte büyüyebilen bütüncül bir optik ağ altyapısı kurmanızı kolaylaştırır.
İhtiyacınızı netleştirelim
Platform, sistem, protokol, veri akışı, çevresel koşul testleri ve SWaP önceliklerinizi sizinle birlikte netleştirelim.
Doğru ürün ailesini seçelim
İhtiyacınıza uygun optik ağ mimarisi ürünlerini sizin için seçelim.
Fiber altyapınızı oluşturalım
Konnektör, fiber ve kablo bağlantısı seçimlerini projenize uygun biçimde sizin için oluşturalım.
Ağ mimarinizi yapalım
Ethernet anahtarlama, medya dönüştürme ve WDM/MUX ihtiyaçlarını belirleyelim; gereken arayüzlerde FORJ seçenekleriyle mimarinizde gelişime alan oluşturalım.
Birlikte sonuçlandıralım
Tüm aşamaları tamamladıktan sonra çözümü tam ihtiyacınıza göre birlikte sonuçlandıralım.
UYGULAMA ALANLARI
MOOG Rugged Optik Çözümleri nerede fark yaratır?
Yüksek veri hacmi, düşük ağırlık ve yüksek performans beklentisi bulunan görev-kritik projelerinizde fiber teknolojisinin avantajlarını doğru mimariyle sahaya taşıyalım.
SENSÖR BAĞLANTILARI
RADAR, EW ve EO/IR
AESA radar, EW ve EO/IR sistemlerinden gelen yüksek veri akışı için EMI açısından oldukça avantajlı, hafif ve ölçeklenebilir bir fiber ağ yapısı temeli oluşturur.

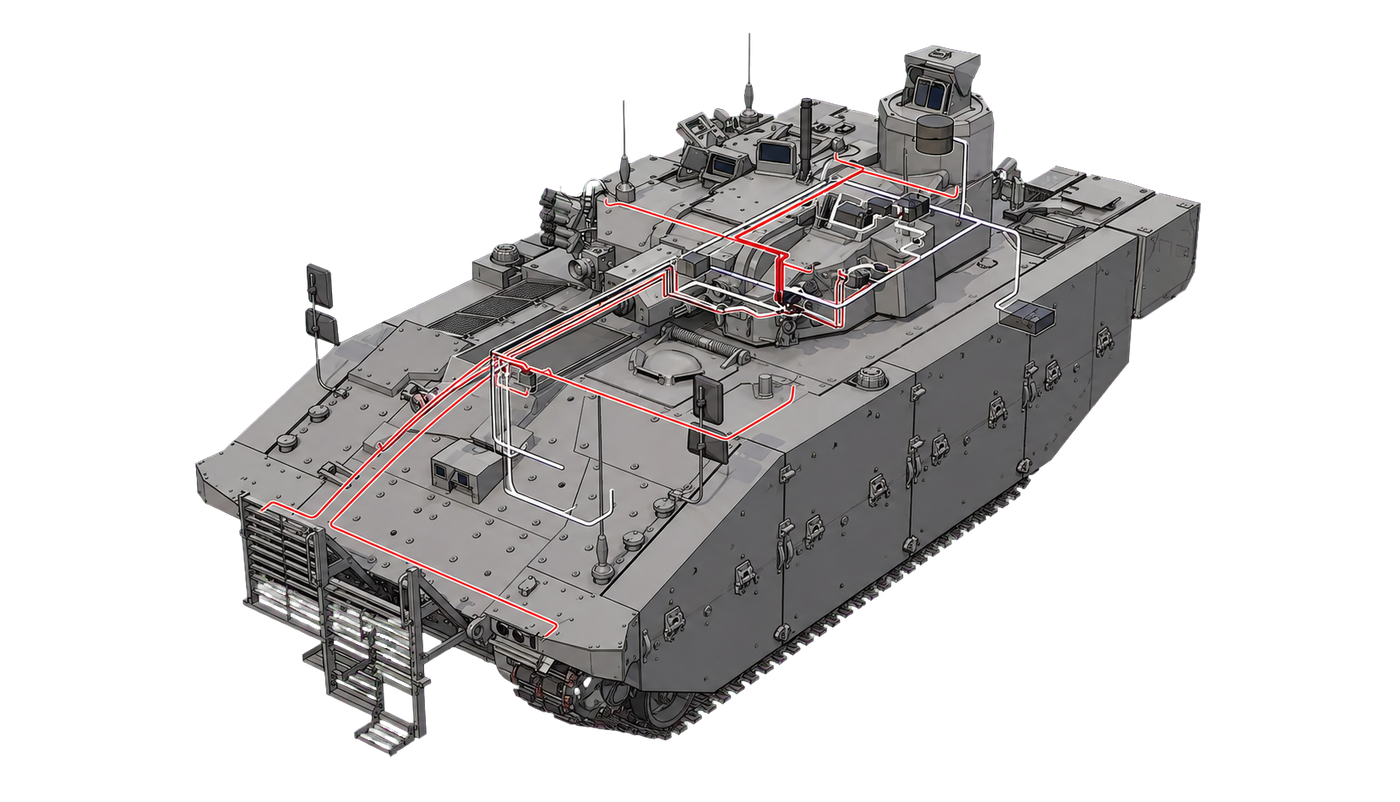

KARA SİSTEMLERİ
Taktik araçlar ve C4ISR
Görev bilgisayarları, kameralar, ekranlar ve araç omurgası gibi sistemler arasında güvenilir, servis edilebilir ve yeni ihtiyaçlara uyarlanabilir bir fiber ağ yapısı oluşturur.
HAVA VE UZAY
Aviyonik ve Döner Yükler
Aviyonik, uzay ve döner yük uygulamalarında doğru optik alıcı-verici, fiber bağlantı, WDM/MUX ve gerektiğinde FORJ kombinasyonlarıyla platformunuza özel çözümler oluşturur.
Entegrasyon kararları
Rugged fiber optik ağ için hangi bileşen gerekli?
Önce bağlantının nerede başlayıp nerede biteceğini çizin: sensör kartı, cihaz paneli, araç omurgası veya döner arayüz. Ardından her bağlantı için protokolü, veri hızını ve optik dönüşümün yerini belirtin. Aynı mekanik konnektöre sahip iki ürünün elektriksel arayüzü veya ağ işlevi aynı olmayabilir. Ürün ailelerini bu sınırlar üzerinden değerlendirmek, yanlış bileşen kategorisiyle başlanmasını önler.
| İhtiyaç | Değerlendirilecek kategori | Kararı belirleyen sorular |
|---|---|---|
| Kart üzerinde optik dönüşüm | Kart tipi alıcı-verici; örneğin Razor | Elektriksel arayüz, PCB yerleşimi, güç ve ısı yönetimi uygun mu? |
| Panel sınırında optik dönüşüm | Panel tipi alıcı-verici; örneğin Lightning | Konnektör, kanal sayısı ve iç bağlantı düzeni karşılanıyor mu? |
| Elektriksel Ethernet'i fibere aktarmak | Uyumlu Ethernet medya dönüştürücü | Bakır ve optik uçlardaki hızlar, standartlar ve bağlantı biçimleri eşleşiyor mu? |
| Birden fazla Ethernet bağlantısını birleştirmek | Ethernet switch | Port sayısı, yönetim işlevleri ve omurga kapasitesi yeterli mi? |
MOOG ürün açıklamalarında Razor, duplex LC arayüzlü yüzey montajlı PCB çözümü; Lightning ise MIL-DTL-38999 Series III konnektör içine entegre çoklu optik alıcı-verici olarak tanımlanır. Bunlar montaj yaklaşımına ilişkin örneklerdir. Lightning'in konnektör tanımını tüm MOOG ürünlerine veya tamamlanmış platformun çevresel kalifikasyonuna genellemeyin.
Medya dönüştürücü, switch yerine kullanılabilir mi?
İşlevler aynı değildir. Medya dönüştürücü, belirtilen elektriksel ve optik Ethernet arayüzleri arasında geçiş sağlar; switch seçimi ise birden fazla bağlantının nasıl anahtarlanacağına odaklanır. Yalnızca fiziksel ortam dönüşümü isteniyorsa switch gereksinimi ayrıca gerekçelendirilmelidir. Çoklu port, trafik yönetimi veya belirli gecikme gereksinimi varsa bu işlevleri seçilen cihazın belgesinden kontrol edin.
CWDM bağlantı bütçesi nasıl değerlendirilir?
Birden fazla optik kanalı aynı fiberde taşımak, yalnızca bir MUX eklemekten ibaret değildir. MOOG'un WDM teknik açıklaması, verici dalga boyları ile birleştirici ve ayırıcı yolların birlikte planlanmasını gösterir. Her kanal için alıcı-verici uyumunu, tek modlu veya çok modlu fiber seçimini ve konnektörleri doğrulayın.
Optik bağlantı bütçesinde verici çıkışı ile alıcı hassasiyeti arasındaki kullanılabilir pay; fiber, konnektör, ek ve MUX kayıplarıyla birlikte değerlendirilir. Seçilen parçaların belirtilen çalışma koşullarını ve tasarım payını hesaba katın. Yeterli optik güç, tek başına protokol veya veri hızı uyumluluğunu kanıtlamaz. Döner arayüz varsa FORJ'yi de bağlantı zincirinde ayrı bir doğrulama kalemi olarak gösterin.
Tasarım değerlendirmesi için kısa kontrol listesi
- Her uç için protokol, veri hızı, elektriksel arayüz ve kanal yönlerini yazın.
- Fiber tipi, dalga boyu, mesafe, konnektör ve servis erişimini tanımlayın.
- Güç, montaj hacmi, sıcaklık ve titreşim gereksinimlerini parça düzeyinde eşleştirin.
- Kablo güzergâhını, temizlik/bakım yöntemini ve doğrulama planını çizime ekleyin.
TARGET MOOG çözüm sayfası ilgili portföye genel bakış sağlar. Bağlantı şemanızı ve gereksinim listenizi TARGET ile paylaşarak hangi ürün kategorilerinin değerlendirilmesi gerektiğini netleştirebilirsiniz. Nihai seçim, güncel parça numarası ve proje koşulları üzerinden yapılmalıdır.
