Mercury Direct RF çözümleri: Versal RF ve RFSiP nasıl seçilir?
TARGET TechNews · Güncellendi
Radar ve elektronik harp projelerinde RF çözümü seçimi; çalışma bandı, anlık bant genişliği, kanal yapısı ve entegrasyon formatıyla başlar. Mercury Versal RF ve RFSiP yaklaşımlarını, AM9057/AM9058 tuner modüllerini ve LAD-2150 ekran çözümünü sistemde üstlendikleri farklı roller üzerinden inceleyin.
Yeni ve öne çıkan dört çözüm
Versal RF, RFSiP, AM9057/AM9058 ve LAD-2150 çözümlerini bant genişliği, kanal yapısı, form factor ve ekran gereksinimlerinize göre değerlendirin.
Versal RF Ürün Ailesi
Mercury’nin AMD Versal RF tabanlı ürün ailesi, geniş bant RF sinyallerini doğrudan sayısallaştırmak ve düşük gecikmeyle uçta işlemek için SoM, small form factor ve 3U OpenVPX seçenekleri sunar.
RFSiP Çözümleri
Mercury RFSiP çözümleri; yüksek hızlı RF veri dönüşümünü, adaptif işlemeyi, belleği ve güç yönetimini kompakt bir paket içinde bir araya getirir. Kanal sayısını, bant genişliğini, gecikme hedefini ve SWaP-C gereksinimlerini proje bazında doğrulayın.
AM9057 / AM9058 Tuner Modülleri
AM9057 downconverter ile AM9058 upconverter, 0,9–18 GHz aralığında birlikte çalışan phase-coherent bir RF dönüşüm çifti sunar. Ortak LO seçeneği ve kompakt board-mount yapısı, yoğun çok kanallı sistemleri destekler.
LAD-2150 Large Area Rugged LCD Modülü

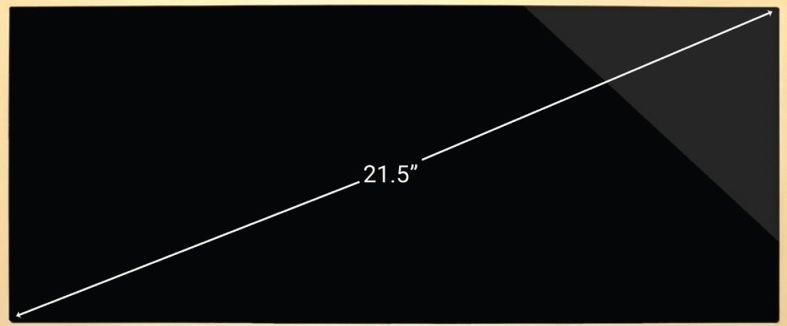

LAD-2150, 21,5 inç 10-bit rugged LCD modülüdür. Güneş ışığında okunabilirlik, gündüz/gece modu ve MIL-STD-3009 Class B NVIS uyumluluğu sunar.
Doğru ürün seçimi için beş teknik karar
Bu akış, dört çözümü aynı sistem mimarisi içinde hangi gereksinimlere göre değerlendireceğinizi gösterir.
- 01 · GEREKSİNİM
Gereksinimi tanımlayın
Çalışma bandını, kanal sayısını, bant genişliğini ve platform koşullarını belirleyin.
- 02 · FREKANS DÖNÜŞÜMÜ
Sinyali doğru frekansa taşıyın
AM9057/AM9058 için upconversion/downconversion, ortak LO ve kanal yoğunluğu gereksinimlerini netleştirin.
- 03 · DIRECT RF
Sinyali doğrudan sayısallaştırın
Versal RF veya RFSiP yaklaşımını örnekleme hızı, kanal yapısı ve gecikme hedefiyle karşılaştırın.
- 04 · UÇTA İŞLEME
Veriyi uçta işleyin
DSP, AI Engine, I/O ve veri akışı gereksinimlerini görev yüküyle eşleştirin.
- 05 · GÖRÜNTÜLEME
Bilgiyi operatöre sunun
Ekran boyutunu, video arayüzünü, gündüz/gece kullanımını ve çevresel koşulları platforma göre doğrulayın.
Şema kavramsaldır; ürün ve konfigürasyon uygunluğu model ve proje bazında doğrulanır.
Radar, elektronik harp ve SATCOM odaklı çözümler
Öne çıkan Mercury çözümlerini radar, elektronik harp ve SATCOM görevlerinin teknik gereksinimlerine göre değerlendirin.
Radar ve AESA sistemleri
Versal RF ve RFSiP ile geniş bant algılama, çok kanallı sayısallaştırma ve düşük gecikmeli işleme gereksinimlerini aynı mimaride değerlendirin.
Elektronik harp ve sinyal istihbaratı
AM9057/AM9058 tuner çiftini Direct RF processing ile eşleştirerek geniş bant alıcı/verici zincirlerinde kanal yoğunluğunu ve SWaP-C hedeflerini planlayın.
SATCOM ve görev sistemleri
RF dönüşüm ve işlem mimarisini rugged ekran seçenekleriyle birlikte ele alarak platform I/O’sunu ve operatör görüntüleme ihtiyacını netleştirin.
Versal RF ve RFSiP aynı çözümü mü anlatır?

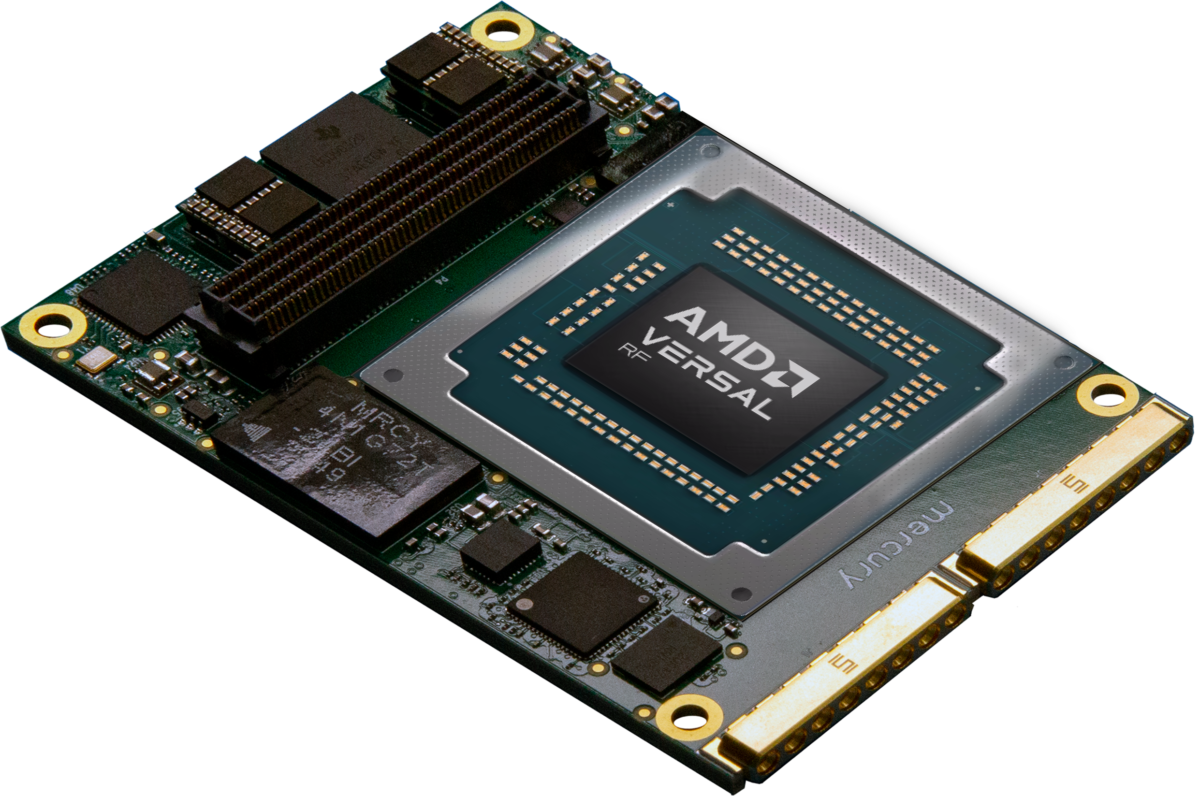

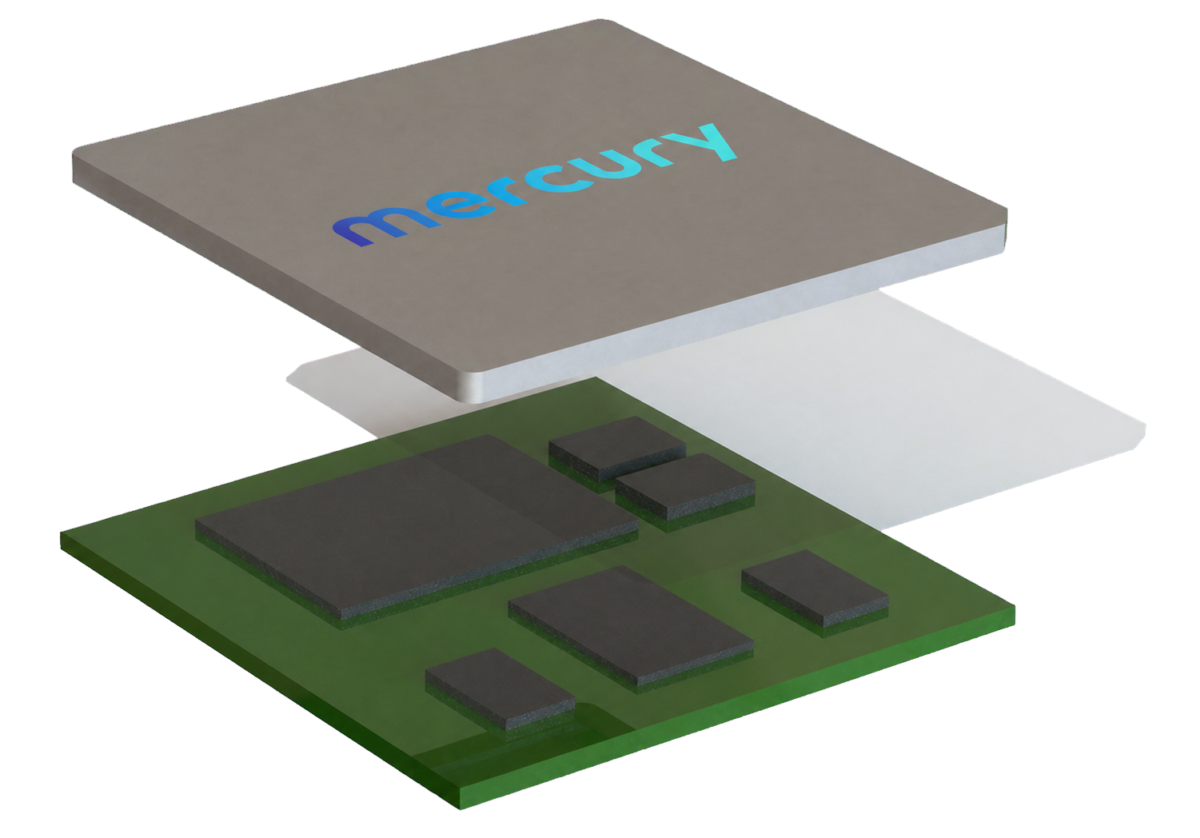

Direct RF, RF sinyalinin sayısal alana alınmasına ilişkin bir mimari yaklaşımı anlatır; tek bir ürün formatının adı değildir. Mercury’nin DRF2380 SoM’u, AMD Versal RF tabanlı dönüştürme ve işlem kaynaklarını kart seviyesinde sunar. RFS1140 RFSiP ise AMD Versal AI Core adaptif SoC, Jariet veri dönüştürücüleri, bellek ve güç işlevlerini çok çipli paket yaklaşımıyla birleştirir.
Dolayısıyla seçim yalnızca boyut karşılaştırması değildir. Geliştirme altyapısı, RF bağlantısı, termal tasarım, sayısal veri çıkışı ve entegrasyon seviyesi birlikte değerlendirilmelidir. RFSiP ile Versal RF ifadelerinin aynı silikonu veya birbirinin yerine takılabilen parçaları anlattığı varsayılmamalıdır.
SoM, küçük form faktör veya 3U VPX?
| Model | Format | İlk değerlendirme sorusu |
|---|---|---|
| DRF2380 | System-on-Module (SoM) | Standart ya da özel bir carrier üzerinden kendi platformumuza nasıl entegre edeceğiz? |
| DRF4380L | Small form factor (SFF) | Platformun mekanik hacmi, bağlantıları ve soğutma düzeni bu formatla eşleşiyor mu? |
| DRF5380 | 3U VPX | Mevcut kasa, backplane, güç ve veri yolları seçilen kartla uyumlu mu? |
Bu tablo ürünleri performans sırasına koymaz. Aynı ailede olmak; bütün elektriksel, mekanik veya kalifikasyon özelliklerinin aynı olduğu anlamına gelmez. Mercury’nin model tablosundan seçilen ürünün güncel dokümanına geçilmelidir. SOSA ve benzeri uyumluluk ifadeleri yalnızca üreticinin belirttiği model ve kapsam için kullanılmalıdır.
Örnekleme hızı ile anlık bant genişliği neden farklıdır?
Örnekleme hızı, dönüştürücünün saniyede aldığı veya ürettiği örnek sayısıdır. Analog giriş bant genişliği, RF giriş zincirinin frekans kapsamını; anlık bant genişliği ise belirli bir konfigürasyonda eşzamanlı işlenebilen spektrumu tanımlar. Bu değerler birbirinin yerine kullanılamaz. Bir dönüştürücü hızı, tek başına bütün sistemin aynı genişlikte veriyi kayıpsız işleyeceğini göstermez.
- Çalışma bandını ve eşzamanlı gözlenecek bant genişliğini ayrı ayrı belirtin.
- Kanal sayısı, ortak saat ve faz tutarlılığı gereksinimlerini tanımlayın.
- İşlem algoritması, hedef gecikme, veri çıkışı ve kayıt gereksinimini birlikte planlayın.
- Güç, soğutma, ortam koşulları ve platform arayüzlerini seçilen modelle doğrulayın.
AM9057/AM9058 frekans dönüşümü, LAD-2150 ise operatör görüntüleme ihtiyacına yöneliktir; Direct RF modüllerinin yerine geçen ürünler değildir. Daha geniş portföy için TARGET Mercury Systems sayfasını inceleyin.
Teknik ihtiyacınıza uygun Mercury çözümünü birlikte belirleyelim
Çalışma bandınızı, kanal sayınızı, örnekleme ve gecikme hedeflerinizi, form factor ve görüntüleme gereksinimlerinizi paylaşın; uygun çözümü ve sonraki teknik adımı birlikte netleştirelim.
